Parallelunterlagen

Paralellunterlagen
alle Parallelunterlagen sind Made in Germany

Verwendung
zur parallelen Auflage von Werkstücken in Maschinenschraubstöcken, auf Anreißplatten oder Werkzeugmaschinen
Werkstücke und Vorrichtungen können damit schnell und genau auf die erforderliche Arbeitshöhe gebracht werden
Parallelunterlagen verringern die Rüstzeiten wesentlich und sind deshalb als Rationalisierungswerkzeug unentbehrlich
die einzelnen Parallelunterlagen können auch mit Einzelstücken aus anderen artgleichen Sätzen kombiniert werden

Genauigkeit
Höhentoleranz innerhalb eines Paares ±0,01mm
Nennmaßtoleranz für Länge ±0,5mm

Ausführung
aus gealtertem legiertem Stahl, gehärtet und paarweise feingeschliffen
Rockwellhärte 60 ±2 HRC
planparallel und winkelrecht bearbeitet
100% Prüfung
Parallelunterlagen liegend im Holzkasten, Länge 150mm
Parallelunterlagen liegend im Holzkasten, Länge 150mm
die Unterlagen liegen paarweise übersichtlich in einem stabilen Holzkasten
die Höhe ist auf der oberen Längsseite laserbeschriftet
Maßgenauigkeit der Höhe ±0,01mm
Maßgenauigkeit der Breite 10mm ±0,05mm
Parallelität ± 0,01mm
500,00 EUR
inkl. 19% MwSt. zzgl. Versand

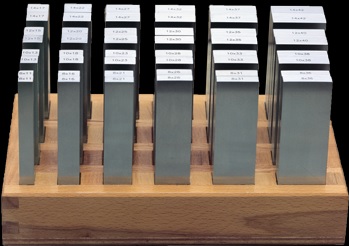

Parallelunterlagensatz 100mm stehend im Holzständer
Parallelunterlagensatz 100mm stehend im Holzständer
die Unterlagen stehen paarweise übersichtlich in einem stabilen Holzständer
der Querschnitt ist jeweils auf die Stirnseite laserbeschriftet
durch Zusammenlegen können 1mm-Stufungen bei der Länge 100mmm von 2 bis 24mm und bei den Längen 125 und 150mm von 8 bis 42mm (außer 9mm) erreicht werden
Maßgenauigkeit der Höhe und Breite ±0,01mm
690,00 EUR
inkl. 19% MwSt. zzgl. Versand
Parallelunterlagensatz 125mm stehend im Holzständer
Parallelunterlagensatz 125mm stehend im Holzständer
die Unterlagen stehen paarweise übersichtlich in einem stabilen Holzständer
der Querschnitt ist jeweils auf die Stirnseite laserbeschriftet
durch Zusammenlegen können 1mm-Stufungen bei der Länge 100mmm von 2 bis 24mm und bei den Längen 125 und 150mm von 8 bis 42mm (außer 9mm) erreicht werden
Maßgenauigkeit der Höhe und Breite ±0,01mm
815,00 EUR
inkl. 19% MwSt. zzgl. Versand
Parallelunterlagensatz 150mm stehend im Holzständer
Parallelunterlagensatz 150mm stehend im Holzständer
die Unterlagen stehen paarweise übersichtlich in einem stabilen Holzständer
der Querschnitt ist jeweils auf die Stirnseite laserbeschriftet
durch Zusammenlegen können 1mm-Stufungen bei der Länge 100mmm von 2 bis 24mm und bei den Längen 125 und 150mm von 8 bis 42mm (außer 9mm) erreicht werden
Maßgenauigkeit der Höhe und Breite ±0,01mm
930,00 EUR
inkl. 19% MwSt. zzgl. Versand
Parallelunterlagen nach DIN 6346 2,5 bis 25mm liegend im Holzkasten
Parallelunterlagen nach DIN 6346 2,5 bis 25mm liegend im Holzkasten
die Unterlagen liegen paarweise übersichtlich in einem stabilen Holzkasten
der Querschnitt ist jeweils auf die Längsseite laserbeschriftet
die Ausführung ergibt zahlreiche Kombinationsmöglichkeiten
die Größen 4 bis 32mm und 8 bis 50mm sind auf Grund ihrer Zusammenstellung besonders gut als Schraubstocksätze geeignet
Maßgenauigkeit der Höhe und Breite nach DIN ISO 2768 IT5
440,00 EUR
inkl. 19% MwSt. zzgl. Versand
Parallelunterlagen nach DIN 6346 4 bis 32 mm liegend im Holzkasten
Parallelunterlagen nach DIN 6346 4 bis 32 mm liegend im Holzkasten
die Unterlagen liegen paarweise übersichtlich in einem stabilen Holzkasten
der Querschnitt ist jeweils auf die Längsseite laserbeschriftet
die Ausführung ergibt zahlreiche Kombinationsmöglichkeiten
die Größen 4 bis 32mm und 8 bis 50mm sind auf Grund ihrer Zusammenstellung besonders gut als Schraubstocksätze geeignet
Maßgenauigkeit der Höhe und Breite nach DIN ISO 2768 IT5
280,00 EUR
inkl. 19% MwSt. zzgl. Versand
Parallelunterlagen nach DIN 6346 4 bis 40mm liegend im Holzkasten
Parallelunterlagen nach DIN 6346 4 bis 40mm liegend im Holzkasten
die Unterlagen liegen paarweise übersichtlich in einem stabilen Holzkasten
der Querschnitt ist jeweils auf die Längsseite laserbeschriftet
die Ausführung ergibt zahlreiche Kombinationsmöglichkeiten
die Größen 4 bis 32mm und 8 bis 50mm sind auf Grund ihrer Zusammenstellung besonders gut als Schraubstocksätze geeignet
Maßgenauigkeit der Höhe und Breite nach DIN ISO 2768 IT5
450,00 EUR
inkl. 19% MwSt. zzgl. Versand
Parallelunterlagen nach DIN 6346 8 bis 50mm liegend im Holzkasten
Parallelunterlagen nach DIN 6346 8 bis 50mm liegend im Holzkasten
die Unterlagen liegen paarweise übersichtlich in einem stabilen Holzkasten
der Querschnitt ist jeweils auf die Längsseite laserbeschriftet
die Ausführung ergibt zahlreiche Kombinationsmöglichkeiten
die Größen 4 bis 32mm und 8 bis 50mm sind auf Grund ihrer Zusammenstellung besonders gut als Schraubstocksätze geeignet
Maßgenauigkeit der Höhe und Breite nach DIN ISO 2768 IT5
355,00 EUR
inkl. 19% MwSt. zzgl. Versand
Parallelunterlagen nach DIN 6346 8 bis 63mm liegend im Holzkasten
Parallelunterlagen nach DIN 6346 8 bis 63mm liegend im Holzkasten
die Unterlagen liegen paarweise übersichtlich in einem stabilen Holzkasten
der Querschnitt ist jeweils auf die Längsseite laserbeschriftet
die Ausführung ergibt zahlreiche Kombinationsmöglichkeiten
die Größen 4 bis 32mm und 8 bis 50mm sind auf Grund ihrer Zusammenstellung besonders gut als Schraubstocksätze geeignet
Maßgenauigkeit der Höhe und Breite nach DIN ISO 2768 IT5
450,00 EUR
inkl. 19% MwSt. zzgl. Versand
Parallelunterlagen nach DIN 6346 20 bis 100mm liegend im Holzkasten
Parallelunterlagen nach DIN 6346 20 bis 100mm liegend im Holzkasten
die Unterlagen liegen paarweise übersichtlich in einem stabilen Holzkasten
der Querschnitt ist jeweils auf die Längsseite laserbeschriftet
die Ausführung ergibt zahlreiche Kombinationsmöglichkeiten
die Größen 4 bis 32mm und 8 bis 50mm sind auf Grund ihrer Zusammenstellung besonders gut als Schraubstocksätze geeignet
Maßgenauigkeit der Höhe und Breite nach DIN ISO 2768 IT5
800,00 EUR
inkl. 19% MwSt. zzgl. Versand
